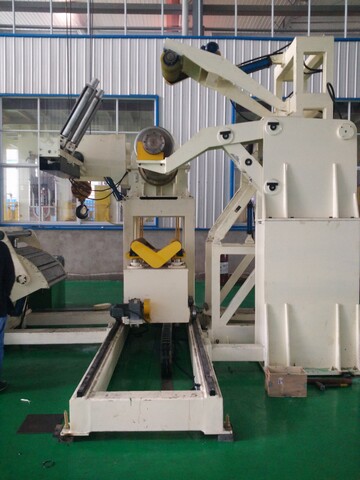

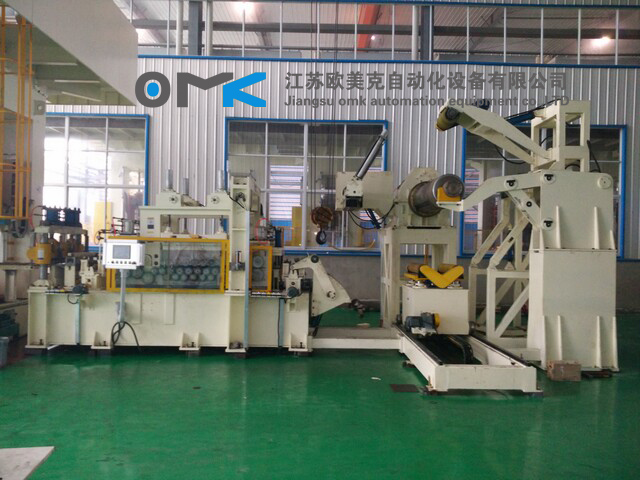

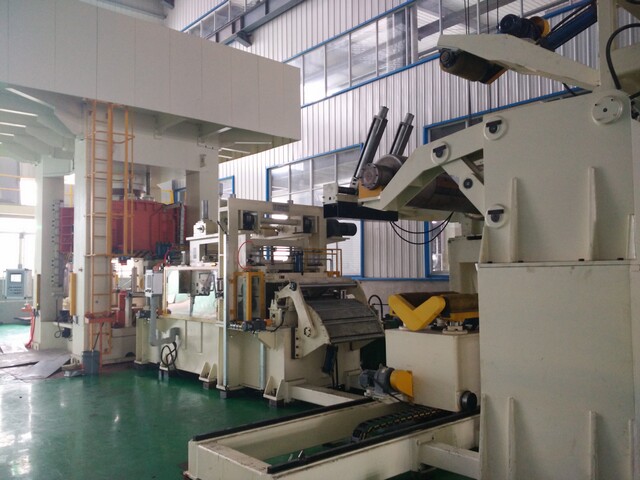

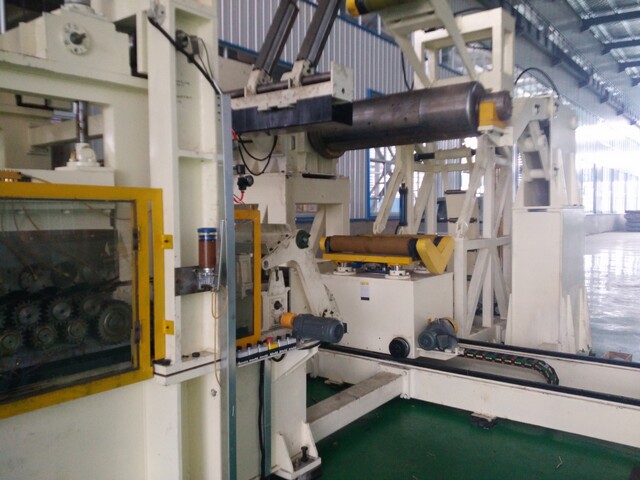

超厚板三合一送料机系列

整平送料机设计参数:

基本参数

配置及相关说明

送料宽度

150-800mm

由高精度螺杆进行进料之宽度调节

送料长度

999.9mm

按实际需要之长度在人机接口输入即可

适用材料厚度

2-8mm


矫平辊

Ø120*L900mm

采用上下驱动,7/6,共13根,材质9Cr2Mo,淬火硬度58-60,表层镀硬铬

支承辊

Ø130*L250mm

17根,材质42GrMo

夹送辊

Ø180*L900mm

2

齿轮

模数6,齿数18

29

伺服马达

22KW

品牌台湾福田,做闭环控制

设备送料精度

±0.1mm


蜗轮蜗杆减速机


4件,上海宝锻定制

气缸

Ø240*100

2,亚德客

油缸

Ø140*80

2件,上海宝锻定制,阀组台湾康百世,油封日本品牌

PLC等电控元件


PLC为西门子120、人机界面为西门子品牌、开关、旋钮、接触器品牌为施耐德

蜗轮箱电机

0.75KW

2

编码器4096


1

轴承


NSK

气压放松方式

气压放松

采用双气缸实现,整平时气缸通气,上滑块由气缸活塞

带动压下,放松时,气缸由提升滑块放松材料。

整平调节方式

蜗轮蜗杆调节

采用四蜗轮蜗杆进行调节,由手轮旋转蜗杆传动蜗轮,

带动上滑块进行升降,从而实现压入量的调节。在调整

手轮上附有调整表盘,准确显示调整量。

PLC控制实现整平间隙按照预设值自动调节,并可按照需

要手动微调

入料方式


下入料

送料方向


□从左至右 / □从右至左  此处请选择后签字

送料高度

1070

固定高度

电源电压

AC380V50HZ


空气压

5kg/CM3
