产品特点

设备概括(本设备是根据具体方案进行实时)本参数为案例仅供参考

设备包含:十字臂、移动并具有自动取料功能的90°带动力辊筒的翻转机、带计量称重的输送线标签打印和自动贴标机、全自动卧式缠绕机、对中机构、集成自动打包机的储料台、自动堆垛装置和尾端三段储料工位等部分

      设备工作流程

1、钢卷被存储在十字臂上。最多可同时储存4个母卷。



2、自动取料翻转机构将十字臂上的钢带逐一分离,并翻转90°。



3、翻转后的钢带由输送辊道输送至称重工位进行称重,并打印标签和进行自动贴标



4、产品进入打包工位,完成自动4道捆扎作业。



5、对中作业。

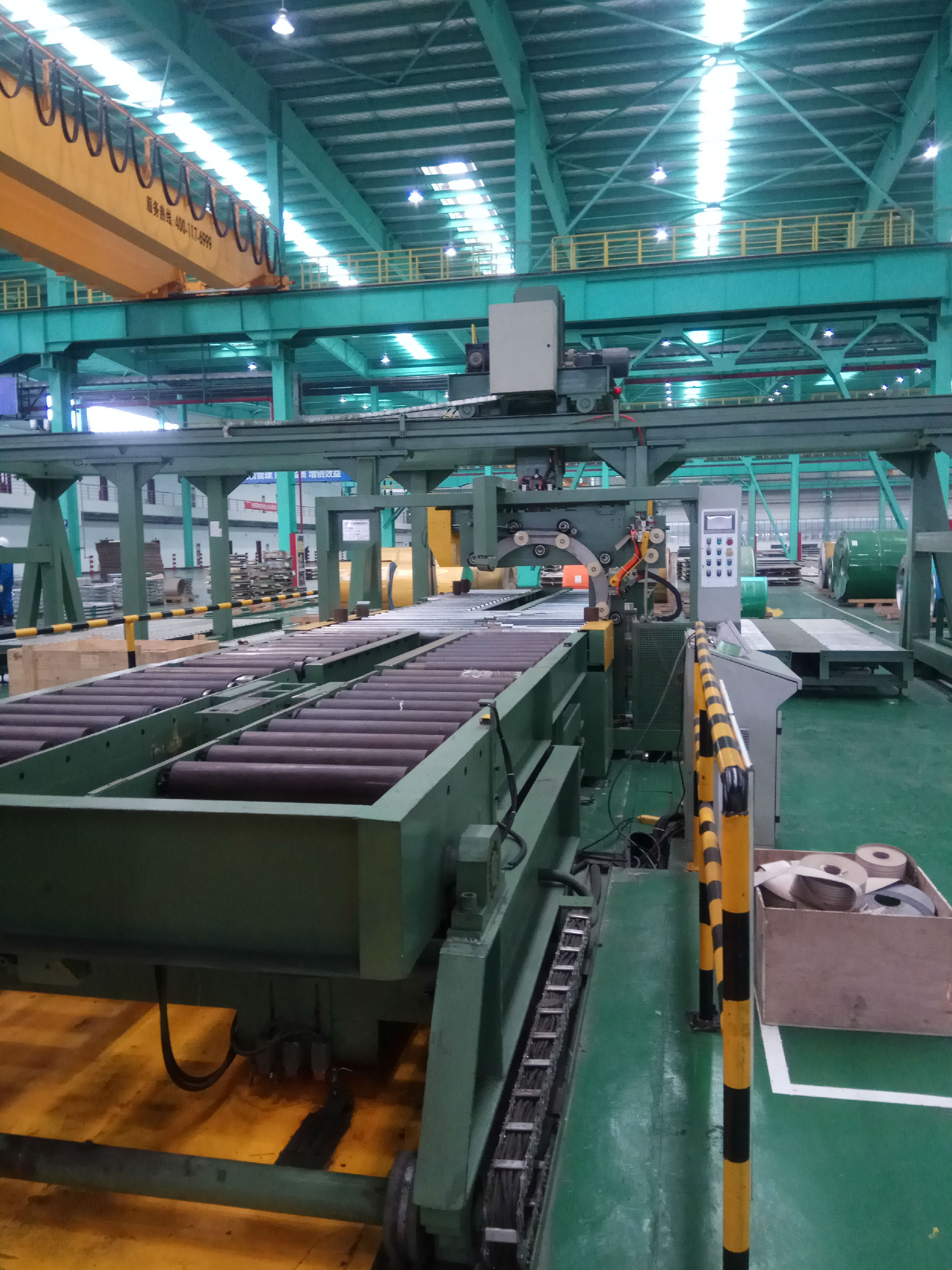

6、钢卷输送到包装工位后,自动定位,自动固定带头,开始缠绕包装作业。



7、缠绕包装完成后,人工将带尾固定,钢带向下输送,同时二次对中。

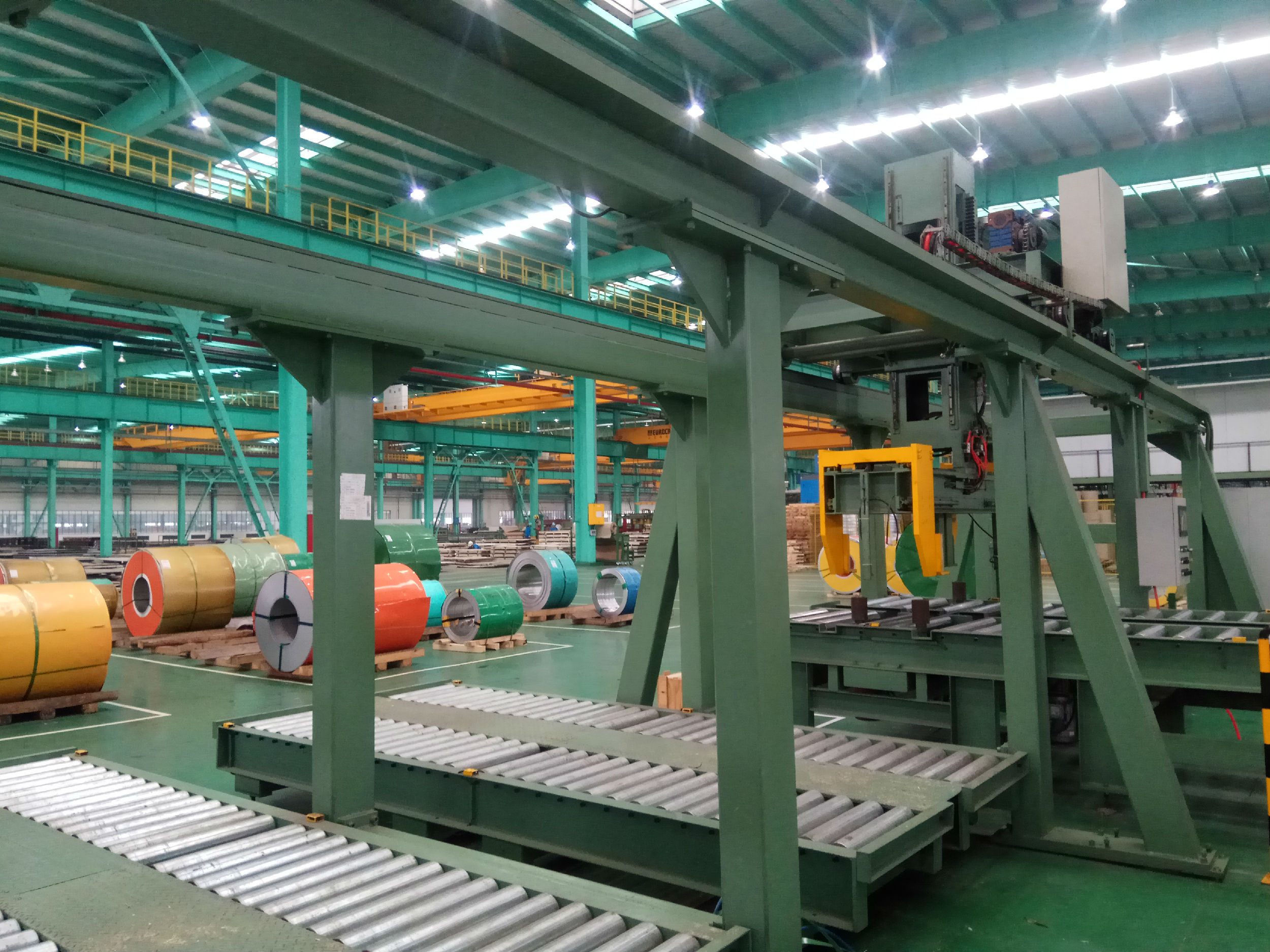

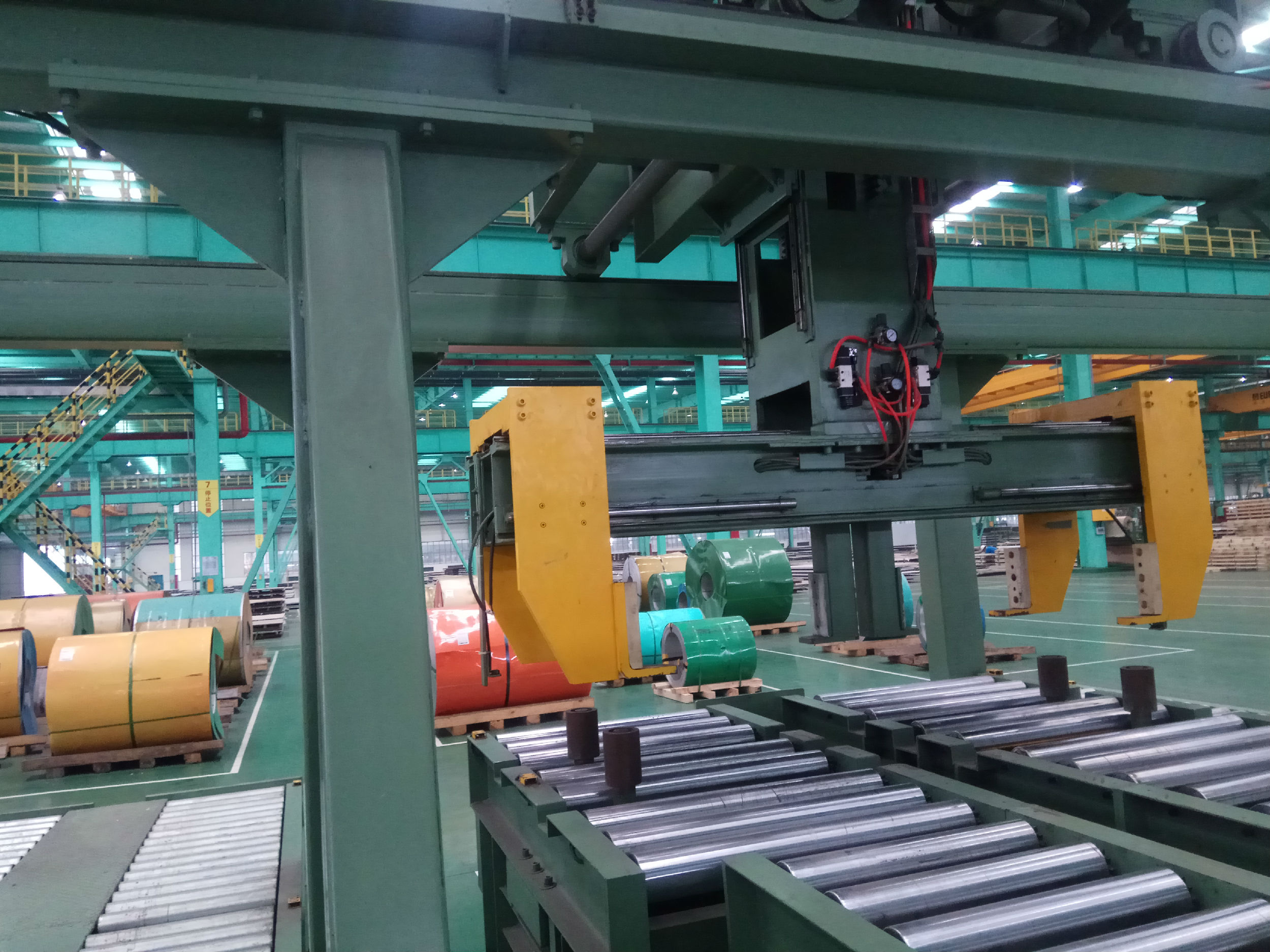

8、对中完成后钢进入下游堆垛工位,完成堆垛作业。



9、堆垛完成后,最后由叉车将产品移走。一个作业流程结束。

供货范围

序号

供货范围

数量

1

十字臂

1台

2

移动并具有自动取料功能的90°带动力辊筒的翻转机

1台

3

带计量称重的输送线

1套

4

标签打印和自动贴标机

1

5

全自动卧式缠绕机

1台

6

对中机构

2台

7

自动打印贴标签机

1套

8

自动堆垛机

1套

9

总电气箱

1个

10

总控制柜

1个

11

各单机控制台

若干

12

走线槽

1套

13

技术资料

1套
